詳細說明

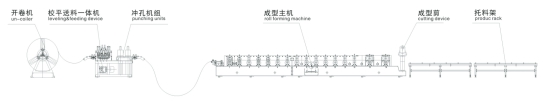

生產線布置圖
開卷機---較平一體機---沖孔----成型機組----成型剪-----放料架
設備概述：
1.該冷彎設備用于立體車庫底板、浪板、立體車庫邊框型材。
2.整線由PLC程序控制，操作人員通過觸摸屏選擇預設程序，即可達到生產要求自動運行，操作方式具有自動、手動、村東調試、單機電動、急停等各項控制功能。
立體車庫底板：

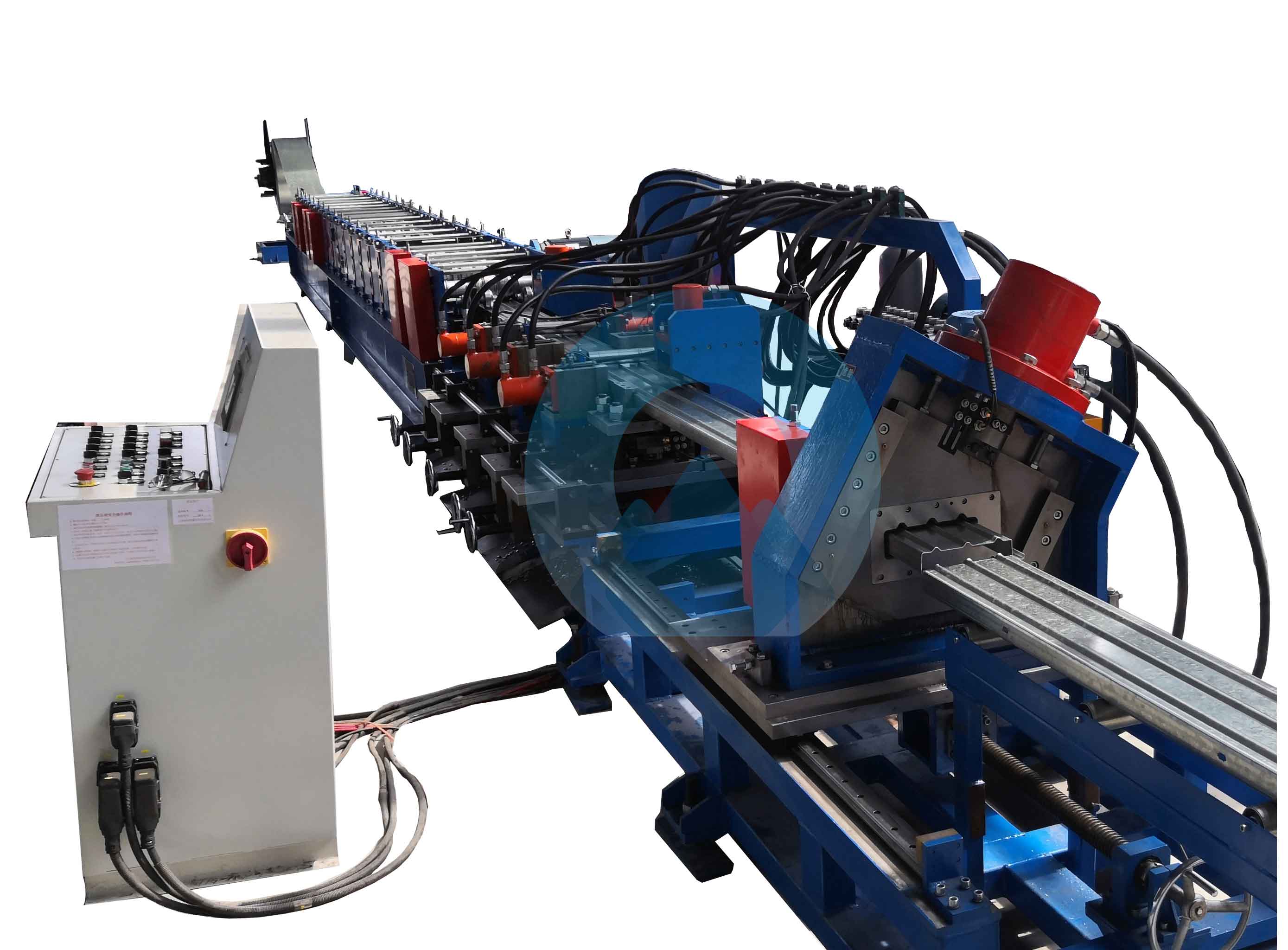

TF系列立體車庫底邊框、底板生產線，主要用于立體停車庫邊板和底板的生產，生產效率高，成型一致性好，板型精確，承載能力高，安裝方便，搭接效果好等特點被廣泛應用于立體停車車庫。
應用范圍：立體車庫邊框、底板成型板
機組性能：全數控型自動沖孔成型、切斷、工業PLC控制。

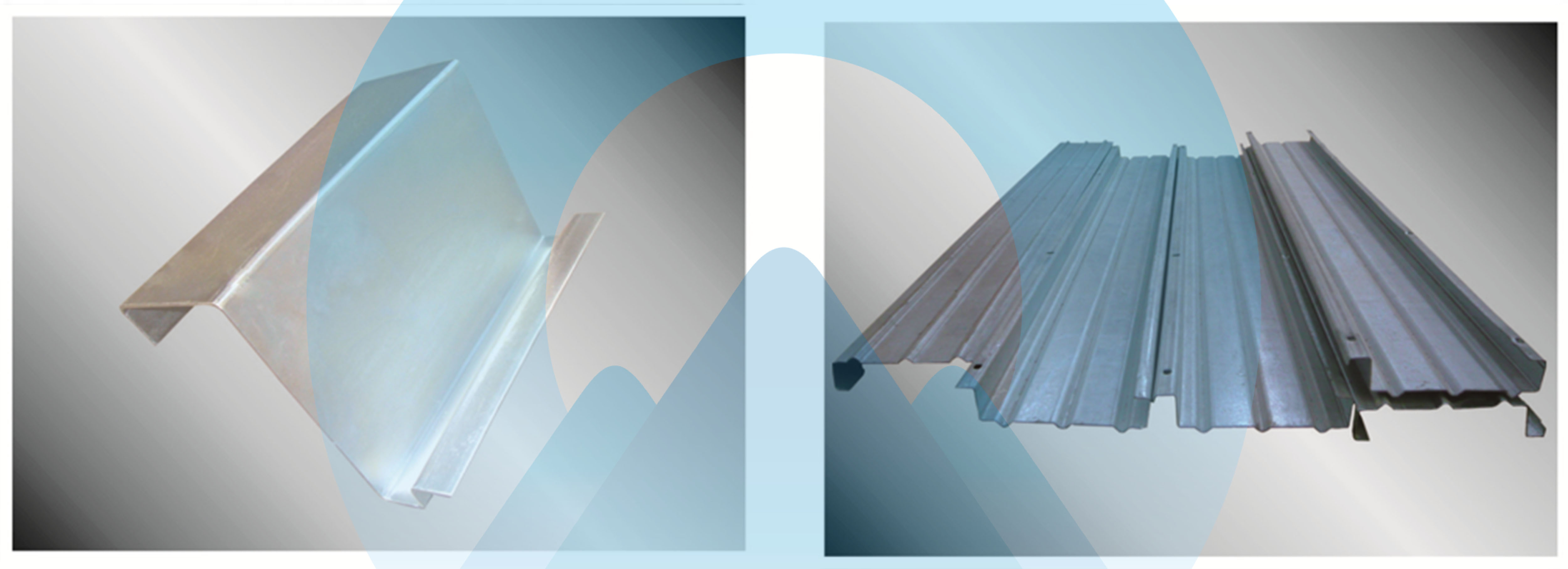

TF立體車庫邊框、底板板材
技術參數：
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 類型 | 鍍鋅帶鋼 | ||
| 強度 | MPa | ||||
| 厚度 | mm | 2.0-2.3 | |||
| 卷料內直徑 | mm | 508 | |||
| 重量 | T | 10 | |||
| 2 | 板型寬度 | mm | 1650±20 | ||
| 3 | 生產線速度 | m/min | 0-10 | ||
| 4 | 軋輥材質 | ||||
| 5 | 軋輥驅動 | ||||
| 6 | 操作系統 | ||||
| 7 | 總電機功率 | Kw | 35 | ||
| 8 | 電氣控制系統 | PLC自動控制系統 | |||
| 9 | 維度(L*W*H) | mm | 1800*200 | ||
