詳細說明

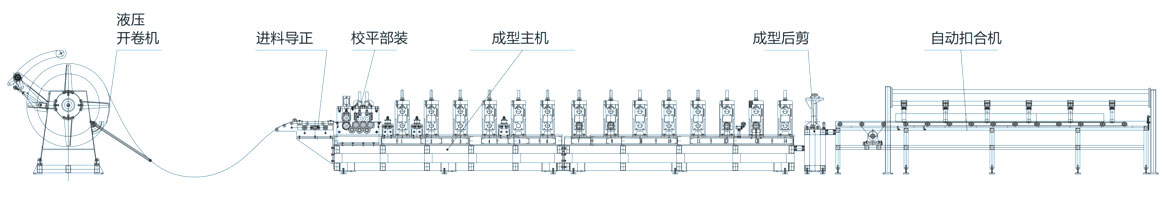

生產線布置圖
上料卷→參數設定→設備啟動→開卷→入料導正→校平→輥壓成型→沖孔切斷壓型→產品落料平臺
設備概述:
橋架母線槽外殼系列冷彎生產線，具有高精度、高效率、設備可靠性好易操作、安全性好。整條冷彎生產線采用多路智能檢測，在線功能完備，新型芯子結構，全防護罩設計，有很好的安全性。
天豐精密冷彎技術與施耐德工控技術的有效集成，同時還有效的集成了先進可靠的液壓控制技術、氣動控制技術、噴霧潤滑技術、雙輸出傳動技術、智能檢測技術、可靠地安全防護技術和先進的網絡通訊技術。
法國施耐德照明母錢外殼輥壓成型生產線，生產速度35米/分鐘，產品外形公差±0.2mm.定長精度±0.15mm; 整線具備短路、過載、過壓、過流、缺相保護功能，各工位有溫度、液壓、氣壓、液位、潤滑、板材運行位置、電機速度、安防等檢測功能;出現故障時.自動發出聲光報警并顯示故障位置以及處理辦法。
技術參數：
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
| 1 | 原材料規格 | 型鋼材質 | 鍍鋅板鋼卷 | ||
| 屈服強度 | MPa | ≤235MPa | |||
| 板材厚度 | mm | 0.5mm | |||
| 卷料內直徑 | mm | 500mm | |||
| 卷料重量 | T | 3 | |||
| 2 | 板型寬度 | mm | 165 | ||
| 3 | 設備生產速度 | m/min | 35 | ||
| 4 | 軋輥材質 | D2淬火處理 | |||
| 5 | 設備驅動 | 外部電機驅動 | |||
| 6 | 操作系統 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 11KW | ||
| 8 | 電器控制系統 | PLC自動控制系統 | |||
| 9 | 維度(L*W*H) | m | |||

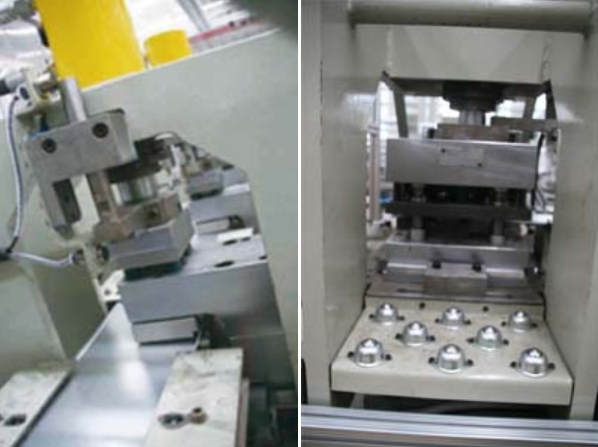

沖孔部分

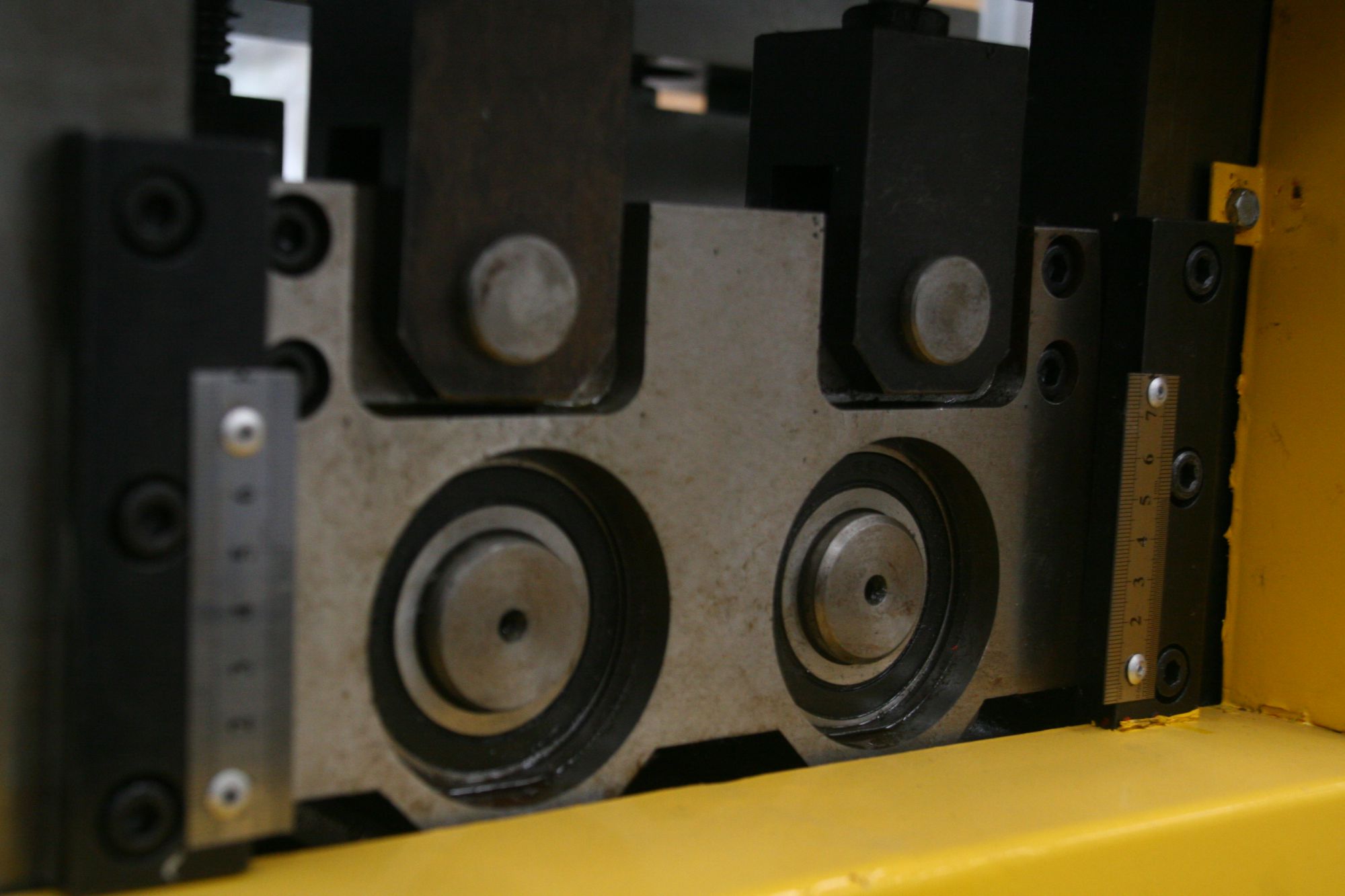

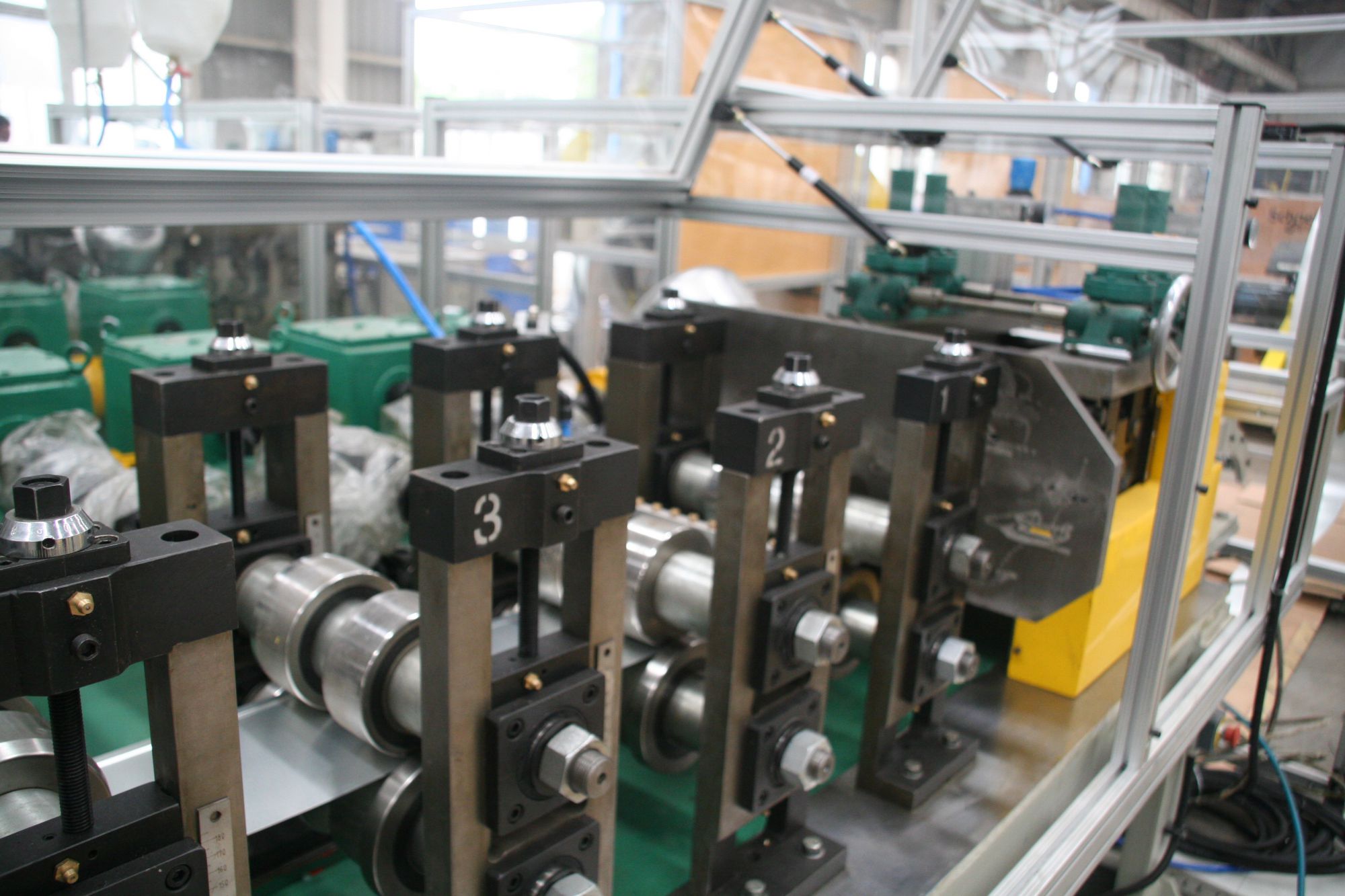

成型牌坊

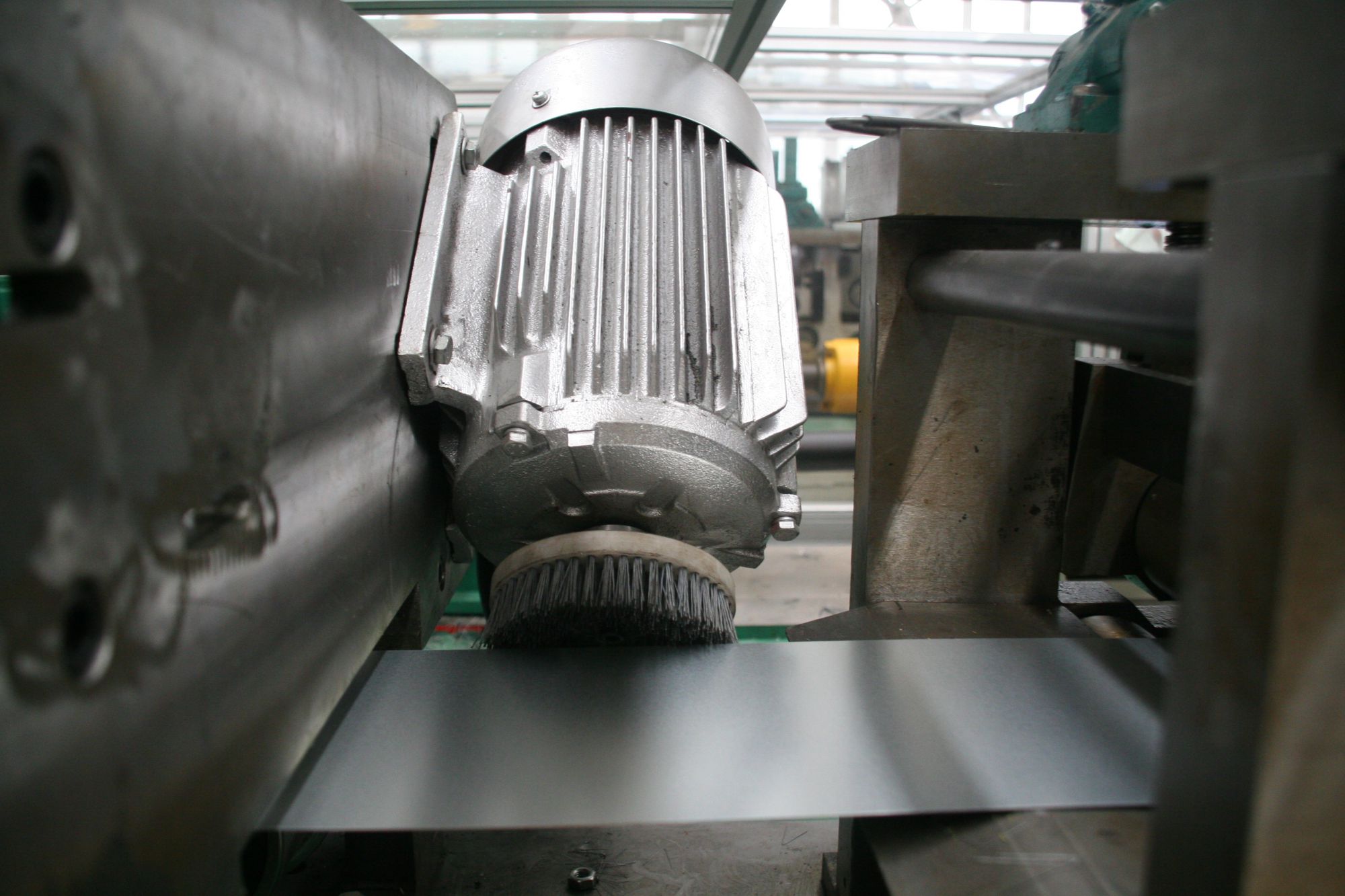

原材料打毛邊

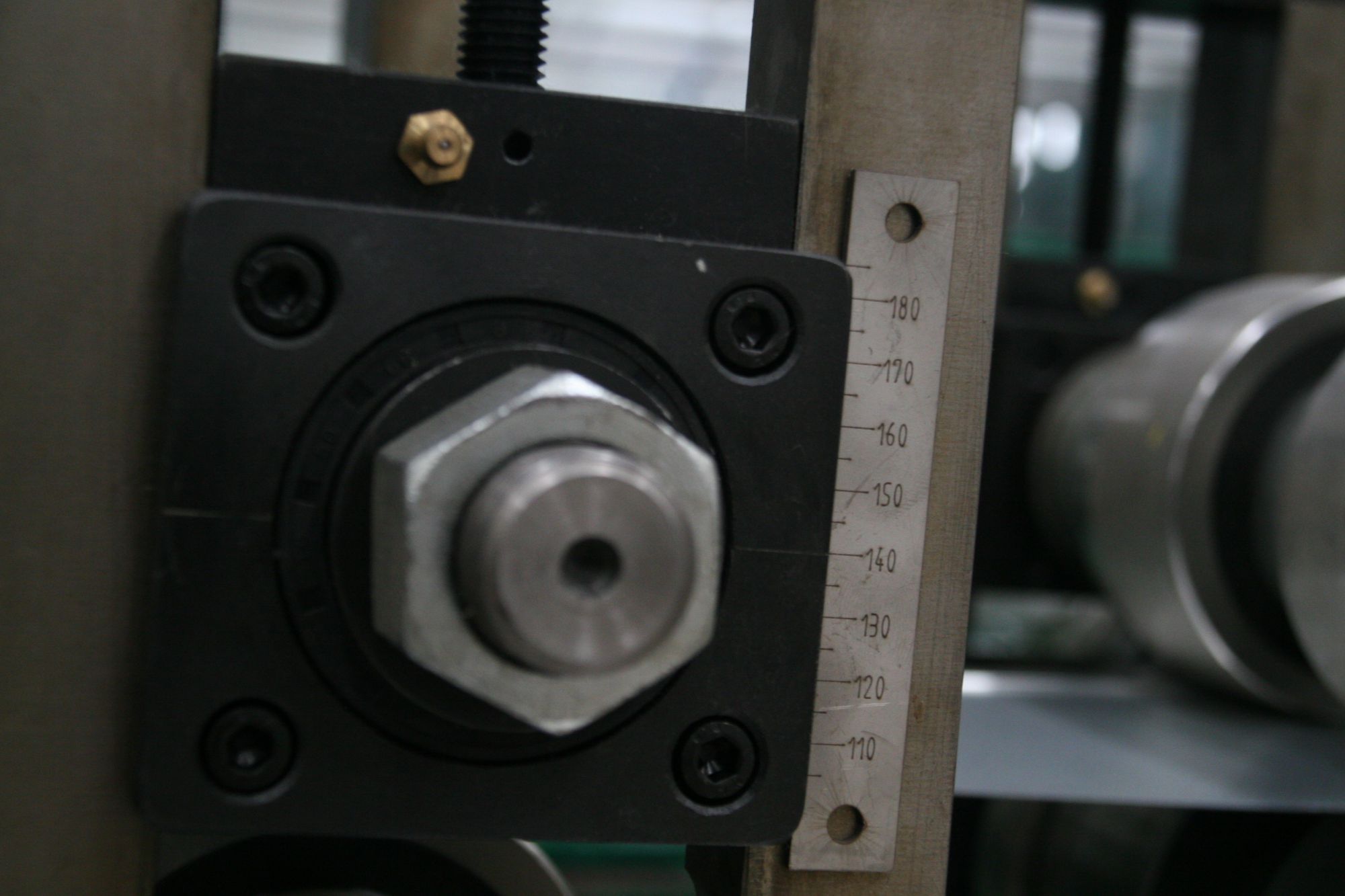

校直單元
成型單元

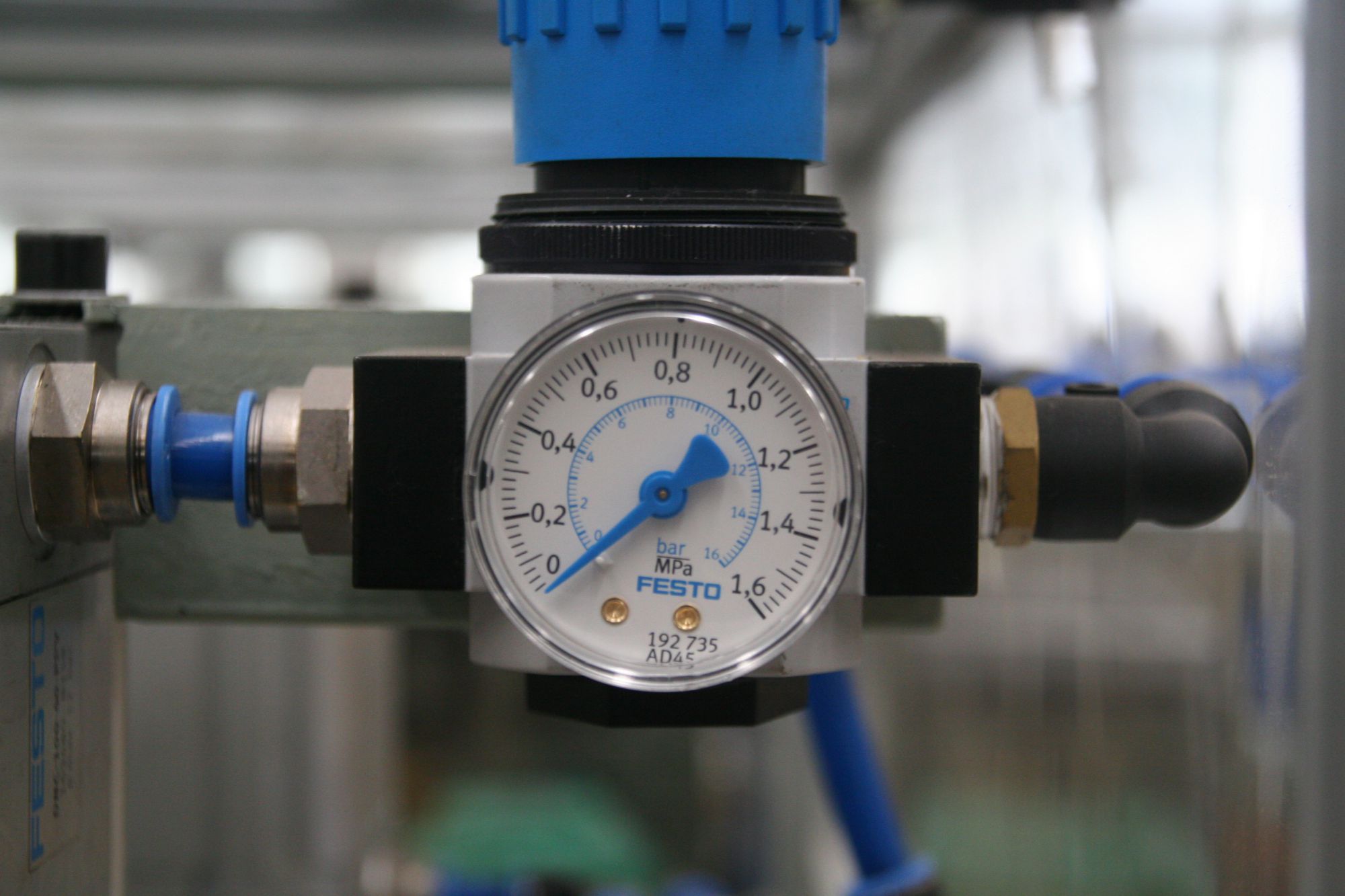

壓力表

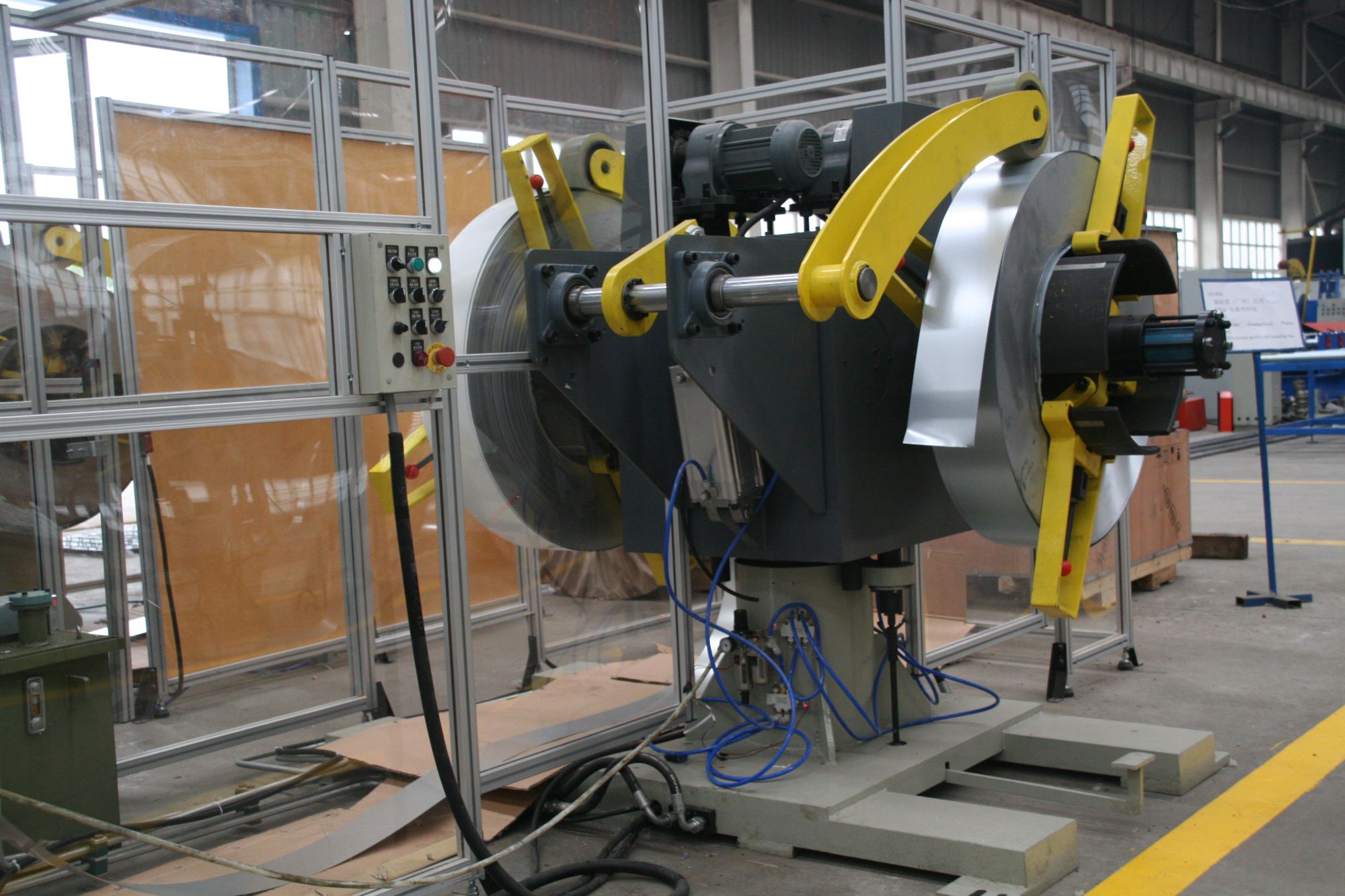

開卷單元
