詳細說明

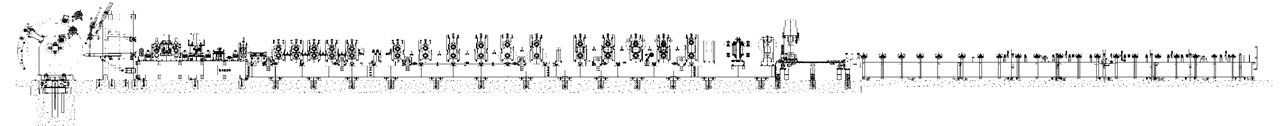

生產線布置圖
生產工藝：
開卷—校平—前切斷—對焊—夾送—導向—輥壓成型—校直——切斷——出料——垛料
TF鋼管束冷彎生產線，具備中板開卷、校平、剪切對焊，輥壓成型，剪斷、碼垛等自動化流水生產功能。主機可生產腰高240mm，底寬130mm，厚度3-6mm多規格鋼管束制件;只需3分鐘，就可調整生產型鋼的高度、寬度規格;大型伺服跟蹤飛剪，在內首次實現了不降低速無廢料切斷。

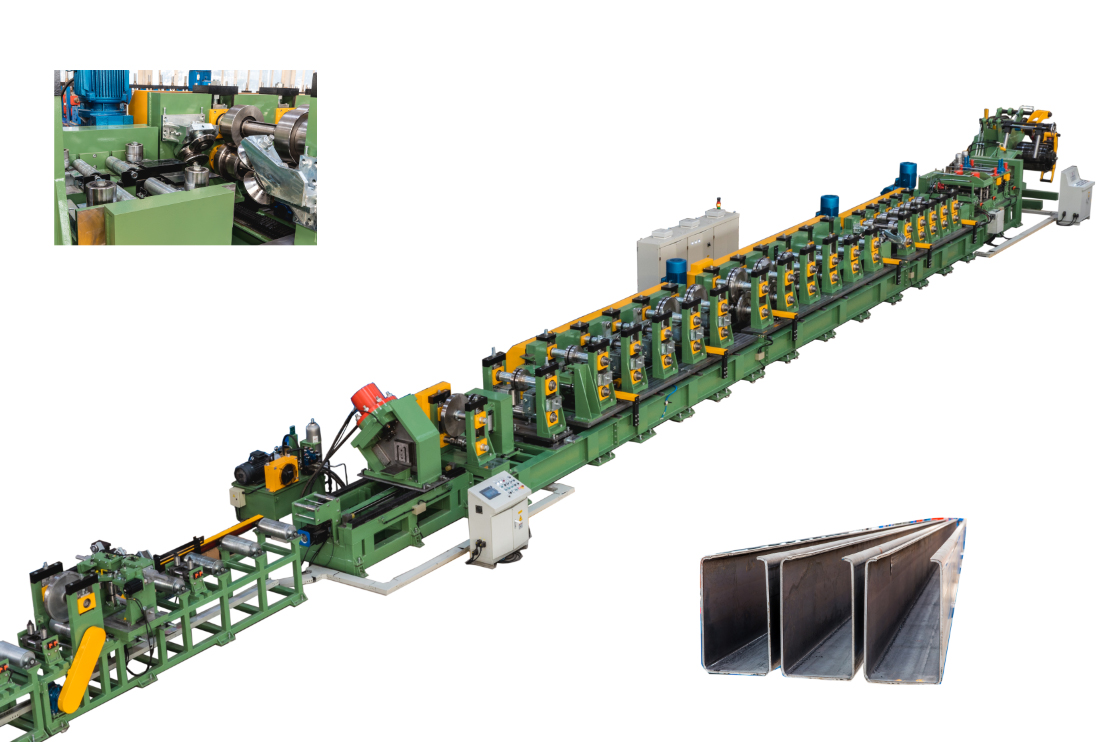

TF鋼管束冷彎生產線
技術參數：

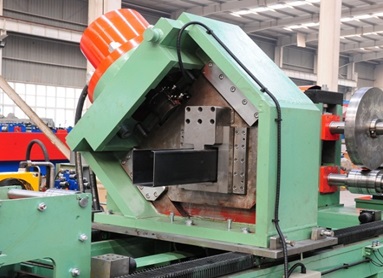

TF鋼管束成型剪

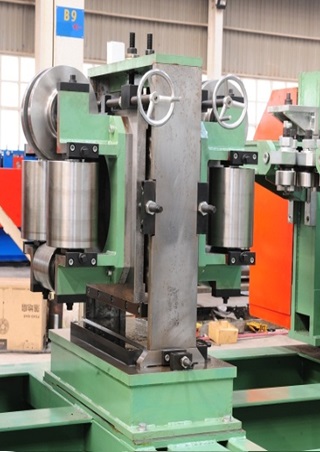

TF 鋼管束校直部分
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
| 1 | 原材料規格 | 類型 | Q345B | ||
| 強度 | MPa | ＞345 | |||
| 厚度 | mm | 4.0~6.0 | |||
| 卷料內直徑 | mm | 762 | |||
| 重量 | T | 18 | |||
| 2 | 板型寬度 | mm | 490--650 | ||
| 3 | 生產線速度 | m/min | 12--20 | ||
| 4 | 軋輥材質 | ||||
| 5 | 軋輥驅動 | ||||
| 6 | 操作系統 | ||||
| 7 | 總電機功率 | Kw | 約183.7 | ||
| 8 | 電氣控制系統 | PLC自動控制系統 | |||
| 9 | 維度(L*W*H) | Mm | 44.6m×5.6m×3.2m | ||
